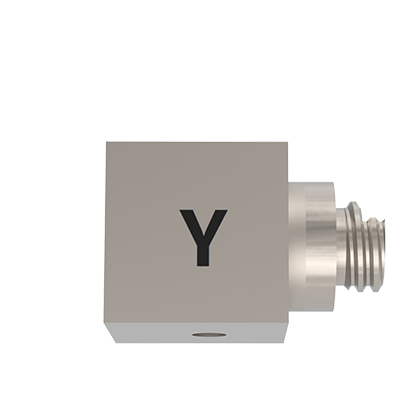

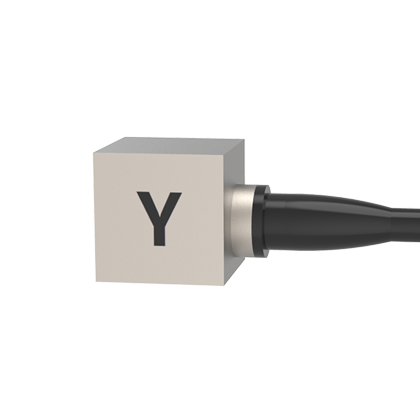

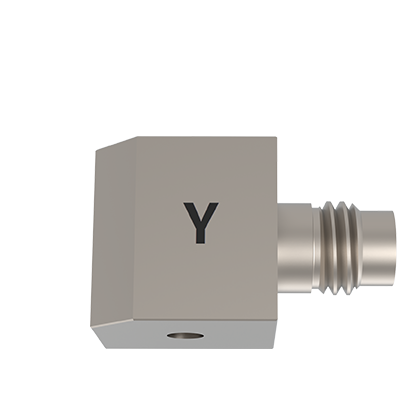

小型機械組件和零部件的振動測試
適合傳感器需粘接安裝的測試對象
| 型號（高端） | J10525 | J10522 | J11523 | J10533 | J11533 | J12533 | J13533 | J14533 | J15533 | J16533 | J17533 | |
| 外形尺寸 mm3（立方） | 6 | 6.3 | 8 | 9.5 | 9.5 | 9.5 | 11 | 12 | 16.5 | 19 | 23 | |
| 特征描述 | 小型鈦合金殼體，最小立方體為6x6x6mm | |||||||||||
| 靈敏度（mV/g） | 5 | 5 | 10 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | |
| 測量范圍（g peak） | ±1000 | ±1000 | ±500 | ±1000 | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | ±5 | |
| 幅值線性 | ≤±1% | |||||||||||
| 寬頻帶分辨率（g rms） | 0.001 | 0.001 | 0.0003 | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00025 | 0.0003 | 0.00001 | 0.000005 | |
| 頻率范圍 | ±5%（Hz~kHz） | Y,Z:1~12 X:1~10 | Y,Z:1~12 X:1~10 | Y,Z:1~14 X:1~11 | Y,Z:1~10 X:1~8 | Y,Z:1~10 X:1~7 | Y,Z:1~9 X:1~7 | Y,Z:1~8 X:1~6 | Y,Z:1~8 X:1~6 | 1~5 | 1~3 | 1~2.5 |
| ±10%（Hz~kHz） | Y,Z:0.5~13 X:0.5~11 | Y,Z:0.5~13 X:0.5~11 | Y,Z:0.5~15 X:0.5~12 | Y,Z:0.5~11 X:0.5~9 | Y,Z:0.5~12 X:0.5~8 | Y,Z:0.5~11 X:0.5~8 | Y,Z:0.5~10 X:0.5~8 | Y,Z:0.5~9 X:0.5~8 | 0.5~6 | 0.5~4 | 0.5~3 | |
| 安裝諧振頻率（kHz） | ≥50 | ≥50 | ≥61 | ≥70 | ≥70 | ≥52 | ≥45 | ≥38 | ≥20 | ≥8 | ≥13 | |
| 橫向靈敏度 | ≤5% | |||||||||||
| 供電電源（VDC） | 18-30 VDC | |||||||||||
| 供電電流（mA） | 2-20 mA | |||||||||||
| 輸出阻抗（Ω） | ≤ 100 Ω | |||||||||||
| 直流偏置電壓（V） | 8- 12 VDC | |||||||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 240 | 240 | 120 | 240 | 120 | 60 | 24 | 12 | 6 | 2.4 | 1.2 |
| 100Hz | 80 | 80 | 40 | 80 | 40 | 20 | 8 | 4 | 2 | 0.8 | 0.4 | |
| 1000Hz | 60 | 60 | 30 | 60 | 30 | 15 | 6 | 3 | 1.5 | 0.6 | 0.3 | |
| 安裝絕緣電阻 | —— | |||||||||||
| 最大承受加速度值（g peak） | 1200 | 1200 | 2000 | 2500 | 2000 | 1200 | 800 | 400 | 200 | 80 | 40 | |
| 最大承受沖擊值（g peak） | 3000 | 3000 | 5000 | 6000 | 5000 | 3000 | 2000 | 1000 | 500 | 200 | 100 | |
| 工作溫度（℃） | -50 to 125 | |||||||||||
| 密封形式 | 激光焊接 | |||||||||||
| 敏感材料 | 高端 壓電陶瓷/剪切 | |||||||||||
| 外殼材料 | 鈦合金 | |||||||||||
| 安裝方式（粘接/Y，Z軸方向螺孔） | 粘貼 | 粘貼 | 粘貼/M2 | 粘接/M2.5 | 粘接/M3 | |||||||
| 重量（克） | 0.8 | 1 | 2 | 3.3 | 3.3 | 3.4 | 8.6 | 9 | 27 | 30 | 45 | |
| 傳感器輸出形式 | 連體電纜/四芯接頭 | 8-36 | 1/4"-28 | |||||||||
| 電纜選項 (電纜描述/型號) | ? 連體電纜-3xBNC：Φ1.6 四氟高溫電纜(5006317) ? 連體電纜-1/4"-28四芯接頭：Φ1.6 四氟高溫電纜(5006315) ? 電纜兩端接頭 1/4"-28四芯接頭—3xBNC：Φ3 PVC四芯電纜（5161417）；Φ3 TPV電纜（5163417）；Φ3 四氟高溫電纜（5161517） ? 電纜兩端接頭 1/4"-28四芯接頭—1/4"-28四芯接嘴：Φ3 PVC四芯電纜 (5161415)；Φ3 TPV電纜 (5163415)； Φ3 四氟高溫電纜 (5161515） ? 電纜兩端接頭 8-36接頭—3xBNC：Φ2 TPV電纜(5565417)；Φ2 四氟高溫電纜(5565517) | |||||||||||
| 其他選項 | ? 型號+“E”：選配輸出1/4-28四芯接嘴為粗針形式，可與PCB1/4-28四芯電纜接頭互換 | |||||||||||
