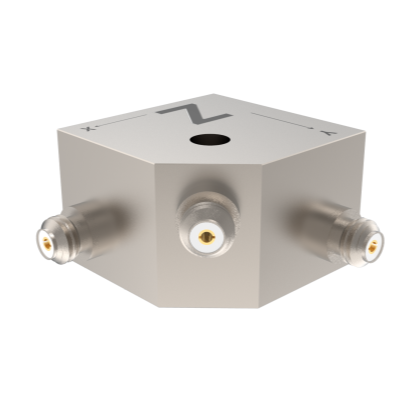

小型化設計，通用/小型機械結構振動測試
螺栓安裝，可隨意調整測量軸向，振動臺振動試驗和控制
J2x501/J2x502系列長期使用溫度可達250°C
| 型號 | 普通型 | 22502 | 23502 | 24502 | 26502 | 27502 | 22501 | 23501 |
| 高端型 | J22502 | J23502 | J24502 | J26502 | J27502 | J22501 | J23501 | |
| 特征描述 | 不銹鋼殼體，小型化設計 | 鈦合金殼體，小型化設計 | ||||||
| 外形尺寸 mm（長x寬x高/四方x高） | 16x16x11 | 18x18x12.5 | 22x22x15 | 28x28x14 | 39x39x20 | 14x14x10 | 16x16x11 | |
| 靈敏度（pC/g） | 3 | 10 | 30 | 100 | 300 | 3 | 10 | |
| 測量范圍（g peak） | ±2500 | ±1500 | ±1000 | ±800 | ±300 | ±2500 | ±250 | |
| 幅值線性 | ≤±1% | |||||||
| 頻率范圍 | ±5%（Hz~kHz) | 0.5~8 | 0.5~8 | 0.5~5 | 0.5~3 | 0.5~1 | 0.5~9 | 0.5~8 |
| ±10%（Hz~kHz) | 0.3~9 | 0.3~9 | 0.3~6 | 0.3~4 | 0.3~1.5 | 0.3~10 | 0.3~9 | |
| 安裝諧振頻率（kHz） | ≥40 | ≥30 | ≥20 | ≥6 | ≥6 | ≥40 | ≥30 | |
| 橫向靈敏度 | ≤5% | |||||||
| 芯體電容（pF） | 450 | 360 | 360 | 850 | 3500 | 360 | 360 | |
| 芯體絕緣阻抗（Ω） | ≥ 1x1011 | |||||||
| 安裝絕緣電阻 | —— | |||||||
| 最大承受加速度值（g peak） | 3500 | 4000 | 3000 | 1500 | 1500 | 3500 | 4000 | |
| 最大承受沖擊值（g peak） | 5000 | 6000 | 5000 | 1800 | 1800 | 5000 | 6000 | |
| 工作溫度 （℃） | 普通芯體 | -50~160 | -50~160 | -50~160 | -50~160 | -50~160 | -50~160 | -50~160 |
| 高端芯體 | -50~250 | -50~250 | -50~250 | -50~250 | -50~250 | -50~250 | -50~250 | |
| 密封形式 | 激光焊接 | |||||||
| 敏感材料 | 普通/高端 壓電陶瓷/剪切 | |||||||
| 外殼材料 | 不銹鋼 | 鈦合金 | ||||||
| 安裝方式 | 通孔M4螺栓安裝 | 通孔M5螺栓安裝 | 通孔M3螺栓安裝 | 通孔M4螺栓安裝 | ||||
| 重量（克） | 19 | 20 | 19 | 47 | 144 | 8.2 | 12 | |
| 傳感器輸出形式 | 3xM5 | |||||||
| 電纜兩端接頭形式 | M5—M5（511xx11）；M5—BNC（511xx12） | |||||||
| 常用電纜選項 (電纜描述/型號) | *電纜兩端接頭 M5—M5：Φ3mm PVC電纜（5111311）；Φ3mm TPV電纜（5112811）；Φ2mm 四氟高溫電纜（5111211） *電纜兩端接頭 M5—BNC：Φ3mm PVC電纜（5111312）；Φ3mm TPV電纜（5112812）；Φ2mm 四氟高溫電纜（5111212） | |||||||
| 標準附件 | ①M4/M5安裝螺栓；②標配：3根1米PVC同軸電纜（普通），3根1米高溫同軸電纜（高端）③出廠檢驗報告 | |||||||
