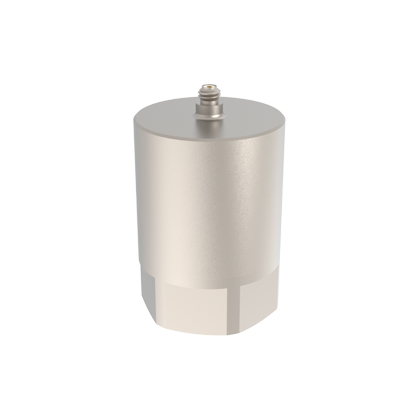

特別適合大型結構的低頻測試
傳感器的電噪聲可達1μV
| 型號 | 普通型 | 14105/14205 | 13109 | 14109 | 16105/16205 | 17105/17205 | 18105 | 19105 |
| 高端型 | J14105/J14205 | J13109 | J14109 | J16105/J16205 | J17105/J17205 | J18105 | J19105 | |
| 特征描述 | 小型化設計；高分辨率，適合大型結構超低頻測量 | |||||||
| 外形尺寸mm （六角xH） | 11x19/11x15 | 11x16 | 13x16.8 | 16x26/16x21 | 19x35/19x28 | 33.6x43 | 33x48 | |
| 靈敏度（mV/g） | 100 | 50 | 100 | 500 | 1000 | 5000 | 10000 | |
| 測量范圍（g peak） | ±50 | ±100 | ±50 | ±10 | ±5 | ±1 | ±0.5 | |
| 幅值線性 | ≤±1% | |||||||
| 寬頻帶分辨率（g rms） | 0.00002 | 0.00002 | 0.00001 | 0.000004 | 0.000002 | 0.0000004 | 0.0000002 | |
| 頻率范圍 | ±5%（Hz~kHz） | 0.15~9 | 1~10 | 1~9 | 0.1~4 | 0.1~2 | 0.1~1 | 0.1~0.7 |
| ±10%（Hz~kHz） | 0.1~10 | 0.5~11 | 0.5~10 | 0.07~6 | 0.06~3 | 0.06~1.2 | 0.06~1 | |
| 安裝諧振頻率（kHz） | ≥25 | ≥36 | ≥25 | ≥18 | ≥13 | ≥5 | ≥2.5 | |
| 橫向靈敏度 | ≤5% | |||||||
| 供電電源（VDC） | 18~30 | |||||||
| 供電電流（mA） | 2~20 | |||||||
| 輸出阻抗（Ω） | ≤100 | |||||||
| 直流偏置電壓（V） | 8~12 | |||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 12 | 2.4 | 1.2 | 4.8 | 1.2 | 0.24 | 0.12 |
| 100Hz | 4 | 0.8 | 0.4 | 1.6 | 0.4 | 0.08 | 0.04 | |
| 1000Hz | 3 | 0.6 | 0.3 | 1.2 | 0.3 | 0.06 | 0.03 | |
| 安裝絕緣電阻 | —— | ≥1x108 | ||||||
| 最大承受加速度值（g peak） | 400 | 150 | 150 | 150 | 40 | 8 | 4 | |
| 最大承受沖擊值（g peak） | 1000 | 300 | 300 | 300 | 100 | 20 | 10 | |
| 工作溫度（℃） | -50~125 | |||||||
| 密封形式 | 激光焊接 | |||||||
| 敏感材料 | 普通/高端 壓電陶瓷/剪切 | |||||||
| 外殼材料 | 普通 | 鈦合金 | 鈦合金 | 鈦合金 | 鈦合金 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
| 高端 | 鈦合金 | 鈦合金 | 鈦合金 | 鈦合金 | 鈦合金 | 不銹鋼 | 不銹鋼 | |
| 安裝方式_內螺紋螺孔 | M5 | |||||||
| 重量（克） | 普通 | 12 | 6.8 | 12 | 23 | 62 | 365 | 450 |
| 高端 | 12 | 6.8 | 12 | 23 | 45 | 365 | 450 | |

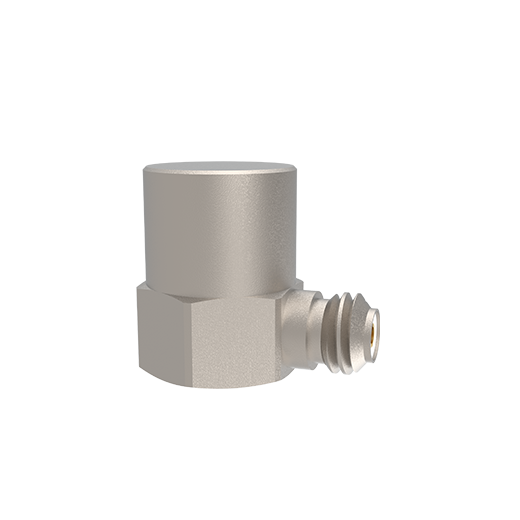

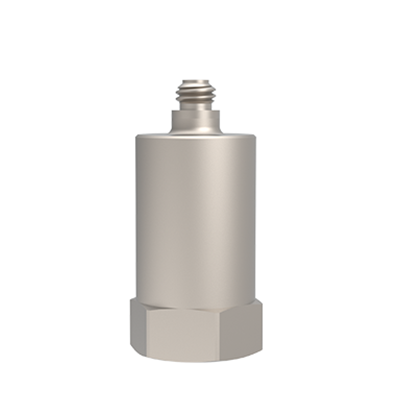

| 傳感器輸出形式 | M5頂端輸出/M5側端輸出 | |||||||
| 常用電纜選項 (電纜描述/型號) | * 電纜兩端接頭 M5—BNC：Φ3 PVC電纜（5111312）；Φ3 TPV電纜（5112812） * 電纜兩端接頭 M5—M5：Φ3 PVC電纜（5111311）；Φ3 TPV電纜（5112811） | |||||||
| 標準附件 | ①M5安裝螺釘；②標配1米PVC同軸電纜；③出廠檢驗報告 | |||||||
| 其他選項 | * 型號+“E”：選配輸出接嘴為英制10-32螺紋 | |||||||
